Motor sumergible simultáneo de imán permanente
Desde su exitoso desarrollo en 2018, el sistema de bomba eléctrica sumergible de motor magnético permanente se
ha promovido y aplicado a gran escala en Shengli
oilfield, Northwest oilfield, Jianghan oilfield, Northeast bureau, Yanchang Oilfield y kazajstán. Más de 500 pozos han
caído uno tras otro, con una tasa de éxito del 100%
en un solo pozo.
En comparación con la bomba eléctrica sumergible tradicional de motor asincrónico de tres fases, el efecto de ahorro
de energía del motor magnético permanente
sumergible es obvio, y su tasa de ahorro de energía de 100 metros toneladas de líquido es superior al 25%. Agencia
de pruebas confiada: el Centro de pruebas
energéticas de la empresa de campos petroleros petroquímicos de China verifica uno de los pozos, realiza pruebas y
evaluaciones, y emite un informe, con una tasa
de ahorro de energía del 40% de 100 metros toneladas de consumo de energía líquida. Hasta ahora, la calidad y el
efecto del producto han sido verificados y han sido
bien recibidos por los usuarios. En la actualidad, la demanda del mercado de motores de imán permanente está
aumentando rápidamente.

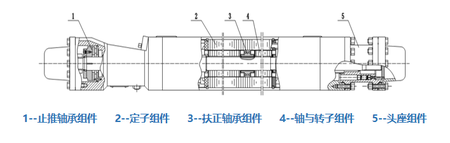

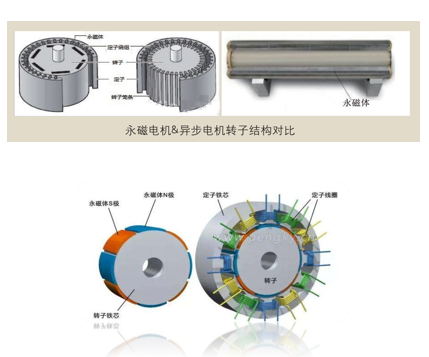

Estructura del motor sumergible sincronizado de imán permanente:
La estructura general del motor síncrona de imán permanente es básicamente la misma que la del motor síncrona
sumergible convencional. la mayor característica
es que el diseño del conjunto del rotor está incrustado con un imán permanente (material magnético permanente
samario - cobalto). impulsado por un inversor
vectorial de alto rendimiento, los parámetros de funcionamiento del motor magnético permanente se controlan
con mayor precisión, El PAR constante se inicia
y el rendimiento de funcionamiento es bajo y estable, como se muestra en la siguiente imagen.
Principio de funcionamiento del motor sumergible sincronizado de imán permanente:
El motor de imán permanente sumergible de arranque adopta el método de arranque del inversor, la frecuencia de
salida aumenta continuamente de 0 a la frecuencia
de trabajo, mientras que la velocidad del motor aumenta gradualmente a la velocidad síncrona con la frecuencia de
salida, y cambiar la frecuencia de salida del inversor
puede cambiar la velocidad del motor.

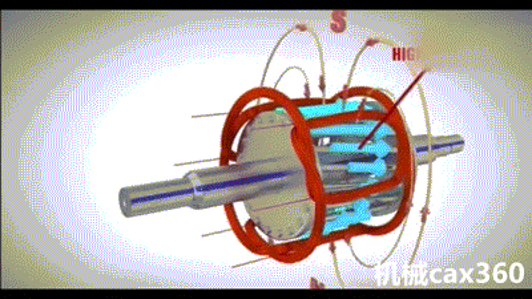

Cuando el rotor se acelera a una velocidad cercana a la velocidad síncrona, el campo magnético permanente del rotor
y la velocidad del campo magnético giratorio del
estator son casi iguales, y la velocidad del campo magnético giratorio del estator es ligeramente mayor que la velocidad
del campo magnético permanente del rotor,
que interactúan para producir un par para llevar el rotor al Estado de funcionamiento simultáneo. En el Estado de
funcionamiento simultáneo, el campo magnético
del imán permanente del rotor interactúa con el campo magnético giratorio del estator para producir un par de conducción.
Características técnicas del motor sumergible sincronizado de imán permanente:
1. resistencia a altas temperaturas: el uso de materiales magnéticos permanentes de samario y cobalto tiene una fuerte
resistencia a la corrosión y resistencia a la
oxidación, la temperatura máxima de trabajo puede alcanzar los 350 ° c, y no hay desmagnetización en un ambiente de
trabajo de 204 ° C durante mucho tiempo.

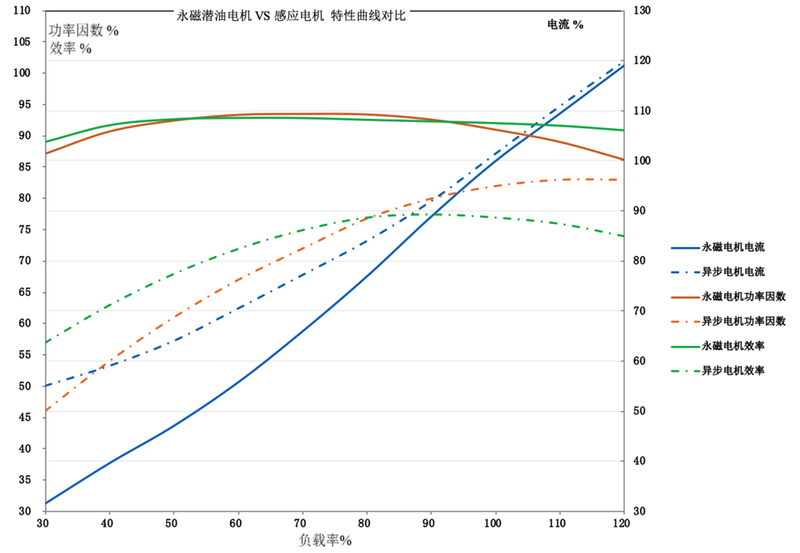

2. alta eficiencia, alto factor de potencia, bajo aumento de temperatura, alta eficiencia y ahorro de energía: eficiencia
≥ 90%; El factor de potencia es ≥ 0,9; La
corriente de funcionamiento es de 1 / 2 a 1 / 3 del motor de inducción; La tasa integral de ahorro de energía es del 20% al 30%.
3. alta densidad de potencia: la densidad de potencia es al menos 1,5 veces mayor que la del motor asincrónico ordinario de
res fases, y la longitud del motor de
la misma potencia es 1 / 3 de la original.
4. mejorar la calidad de la red eléctrica: el rotor del motor de imán permanente no tiene excitación eléctrica y el factor de
potencia es alto, lo que ayuda a mejorar
el factor de calidad de la red eléctrica.
5. sistema de servocontrol del motor: adopta el control de la relación Vector / frecuencia de presión de alta frecuencia,
con pequeñas fluctuaciones de par, que puede
realizar el control remoto y la producción automatizada de circuito cerrado.
Motores de imán permanente sumergibles de la serie tqy89d4.. 3000RPM@100Hz ):
Diseño cuádruple
Múltiplo de sobrecarga 1,5, soporte para arranque de par completo
Nivel de temperatura: 204 ° C
Cable de conexión del motor de bobinado
La longitud del motor de la misma potencia es de 1 / 3 del motor convencional.
TQY89D4系列潜油永磁电机 |
功率 | 电压(V) | 长度 | 重量 |
kW | 36A | 44A | mm | kg |
24.8 | 475 | —— | 2.38 | 90 |
37.2 | 717 | —— | 3.16 | 117 |
49.6 | 954 | —— | 3.93 | 149 |
62.1 | 1192 | —— | 4.71 | 177 |
74.5 | —— | 1144 | 5.49 | 205 |
87.0 | —— | 1363 | 6.27 | 237 |
99.4 | —— | 1546 | 7.04 | 266 |
111.8 | —— | 1738 | 7.82 | 297 |
124.3 | —— | 1959 | 8.55 | 328 |

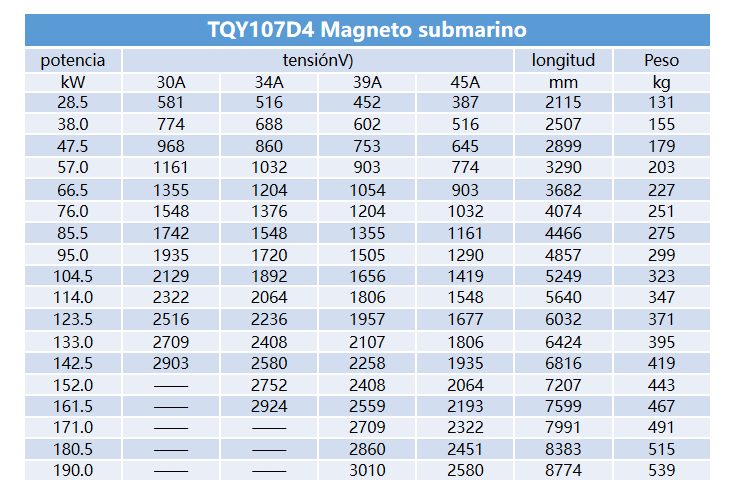

Motores de imán permanente sumergibles de la serie tqy107d4.. 3000RPM@100Hz ):
Diseño cuádruple
Múltiplo de sobrecarga 1,5, soporte para arranque de par completo
Nivel de temperatura: 204 ° C
Cable de conexión del motor de bobinado
La longitud del motor de la misma potencia es de 1 / 3 del motor convencional.
Motor de imán permanente sumergible de la serie TQY89D4
potencia | Voltaje (V) | longitud | peso |
kW | 36A | 44A | mm | kg |
24.8 | 475 | —— | 2.38 | 90 |
37.2 | 717 | —— | 3.16 | 117 |
49.6 | 954 | —— | 3.93 | 149 |
62.1 | 1192 | —— | 4.71 | 177 |
74.5 | —— | 1144 | 5.49 | 205 |
87.0 | —— | 1363 | 6.27 | 237 |
99.4 | —— | 1546 | 7.04 | 266 |
111.8 | —— | 1738 | 7.82 | 297 |
124.3 | —— | 1959 | 8.55 | 328 |

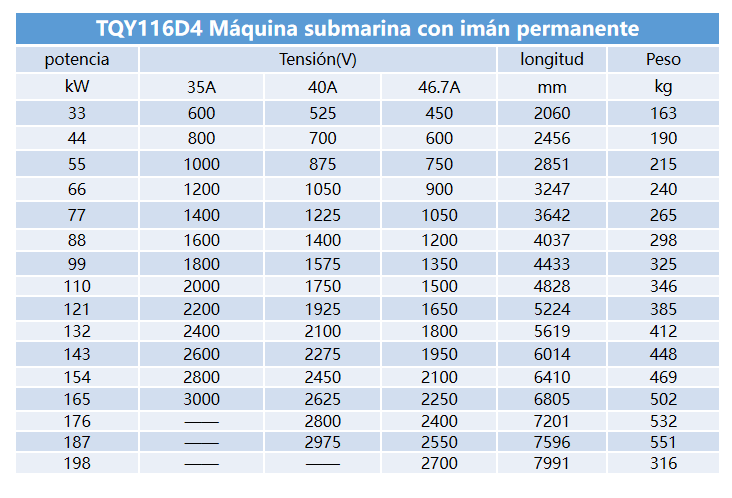

Motor de imán permanente sumergible de la serie TQY116D4 3000RPM@100Hz )：
Diseño cuadrupolo
Factor de sobrecarga 1,5, soporta el arranque completo del par
Temperatura nominal: 204 ℃
Envuelve alrededor del cable de plomo del motor
La longitud del mismo motor de potencia es un tercio de la de un motor convencional.
Motores de imán permanente sumergibles de la serie tqy116d4.. 3000RPM@100Hz ):
Diseño cuádruple
Múltiplo de sobrecarga 1,5, soporte para arranque de par completo
Nivel de temperatura: 204 ° C
Cable de conexión del motor de bobinado
La longitud del motor de la misma potencia es de 1 / 3 del motor convencional.

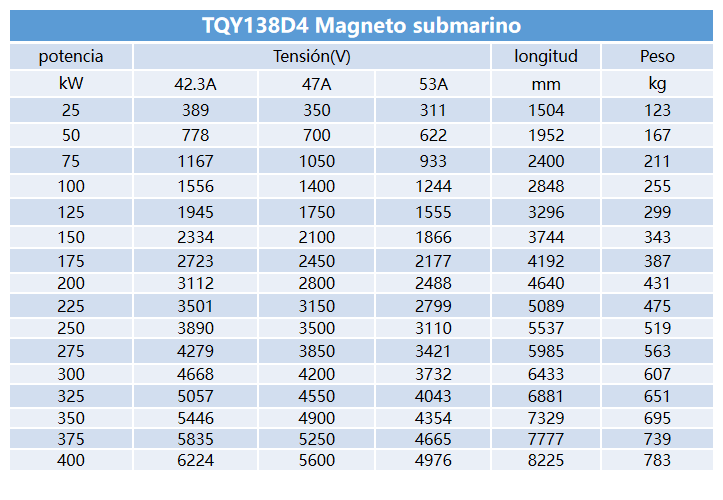

Motores de imán permanente sumergibles de la serie tqy138d4.. 3000RPM@100Hz ):
Diseño cuádruple
Múltiplo de sobrecarga 1,5, soporte para arranque de par completo
Nivel de temperatura: 204 ° C
Cable de conexión del motor de bobinado
La longitud del motor de la misma potencia es de 1 / 3 del motor convencional.
